Situation Géographique

Rue Léon Kauffman, Cents

Nature des prestations

- Etudes comparatives de solutions variantes (études d’avant-projet)
- Définition et conception de la structure, étude constructive des éléments porteurs
- Réalisation des études d’avant-projet, dimensionnement des sections et descente des charges
- Calculs de stabilité et de résistance des matériaux
- Calcul des masses
- Elaboration du devis estimatif détaillé
- Elaboration des documents de soumission, analyse des offres et assistance à l’adjudication
- Elaboration des plans d’exécution, plans de percement et dossier final
- Etablissement des plans des réseaux enterrés
- Contrôle d’exécution des travaux

Intervenants

Maître d’ouvrage :
Ville de Luxembourg
Architecte :
Auer Weber Architeckten (D)
Bureau d’études :
- TR-Engineering, en association avec : Knippers Helbig GmbH (génie civil – toiture charpente bois, piscine, façade)
- Goblet Lavandier & associés (génie technique)
Coordination Sécurité/Santé :
Argest
Entreprise :
Tralux Construction

Description des principales caractéristiques

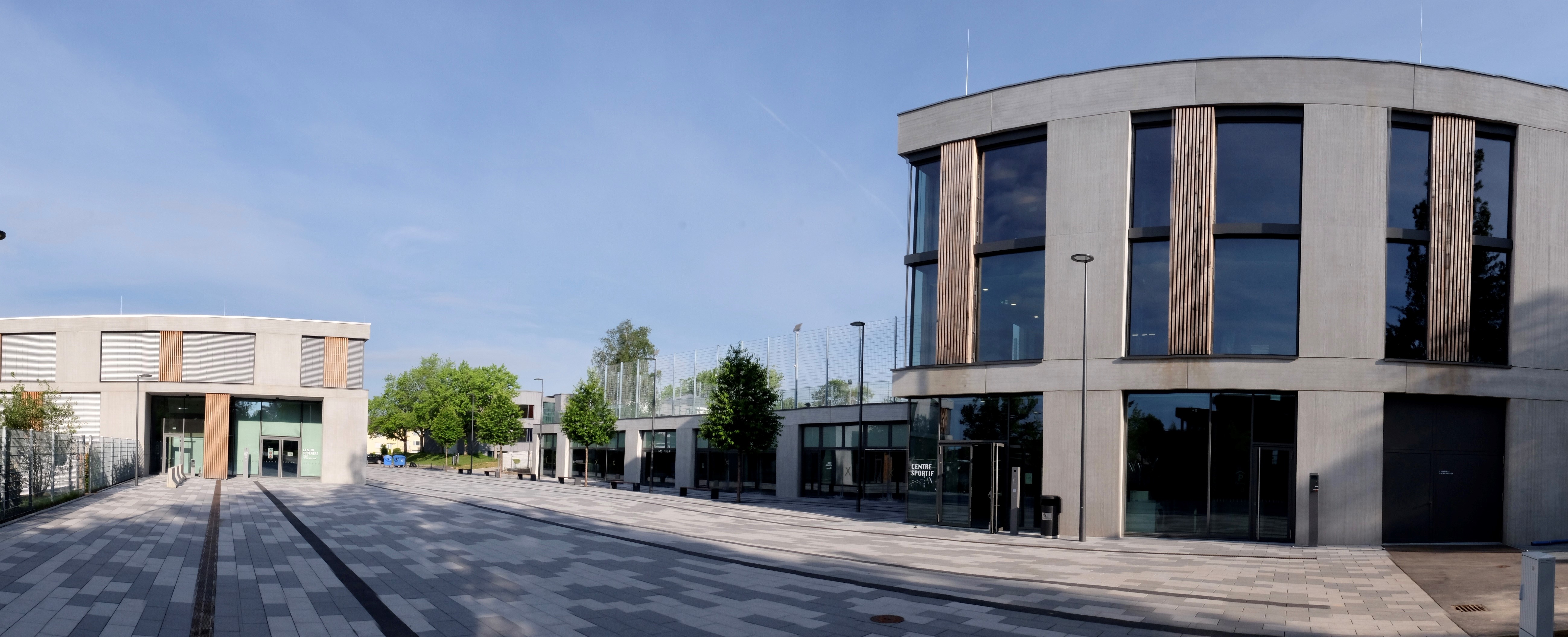

La rue Léon Kauffman qui coupait autrefois l’espace en deux, sera définitivement fermée à la circulation, entre les rues Arthur Knaff et Robert Bruch, et une grande place sera réalisée avec notamment des aires de jeux. Dessous, un parking souterrain de 95 places, accessible depuis la rue de Trèves, sera aménagé.

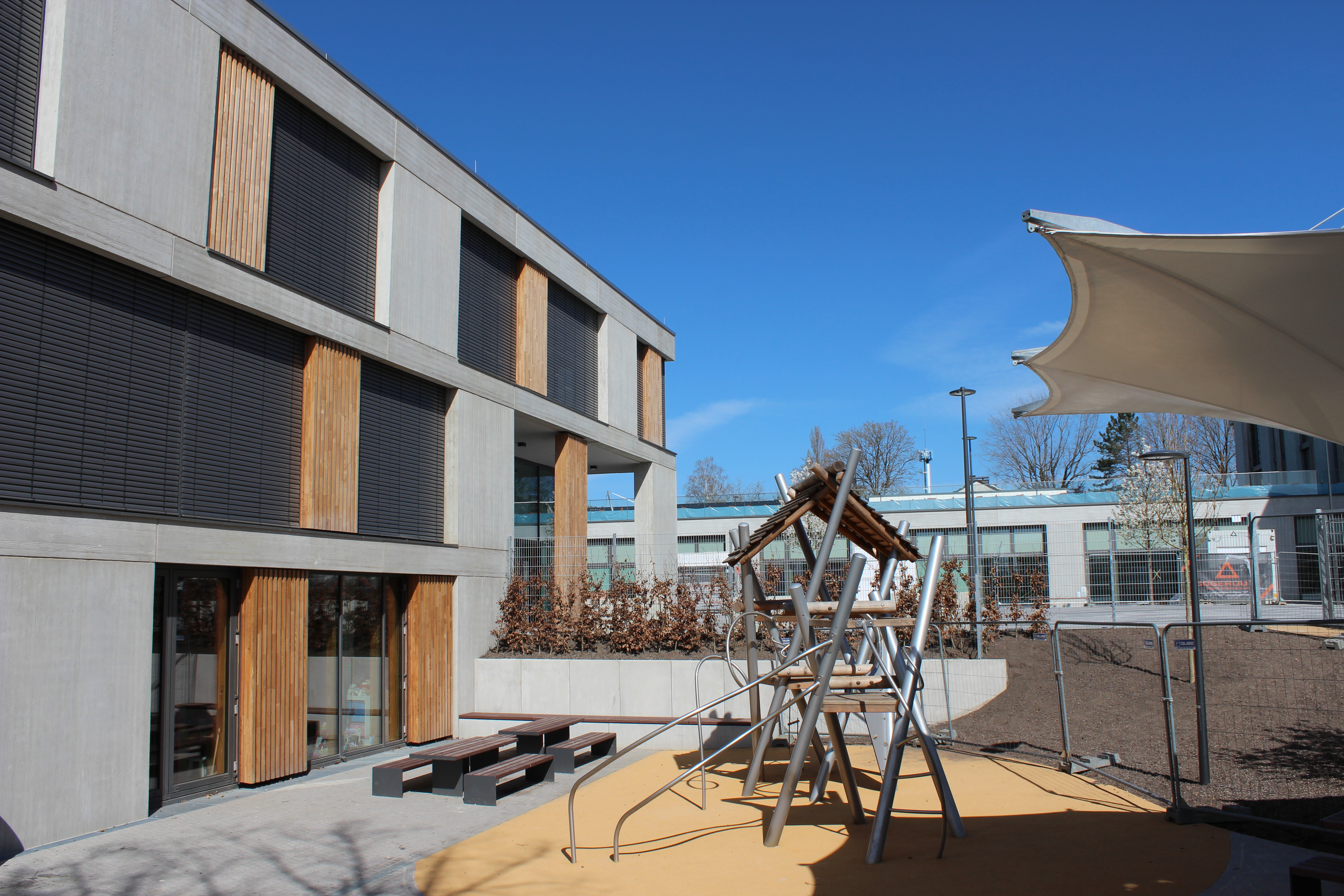

Bâtiment scolaire :
- Rez-de chaussée (foyer scolaire + 4 séjours)
- Rez-de-jardin (3 salles de classe pour enseignement précoce)
- 1 étage (6 salles de classes pour enseignement préscolaire
- 1 salle multifonctionnelle
- 1 salle de bricolage
- 1 bibliothèque
- 1 cuisine pédagogique

Centre sportif :
- 1 hall sportif légèrement enterré, dim. 45 x 30 m, divisible en 3 sections, pouvant accueillir 460 personnes avec gradins pour 186 spectateurs
- 1 piscine dimensions 25 x 15 m située au niveau plafond du hall sportif
- Au niveau supérieur : 1 salle de musculation + 1 dojo

Parking souterrain : 95 emplacements accessibles au public

 
Caractéristiques techniques du projet :
- Bâtiment scolaire :
Volume construit : 11.415 m³
Surface construite : 1.000 m²
- Centre sportif :
Volume construit : 46.600 m³
Surface construite : 3.400 m²
- Hall souterrain :
Volume construit : 12.315 m³
Surface construite : 3.300 m²

- Surface d’exploitation : 11.900 m²
- Surface brute : 13.800 m²
- Volume brut : 76.700 m³
- Surface du terrain : 17.500 m²
- Surface bâtie affectée à la fonction « sports » : 3.820 m²

Les bâtiments répondront aux exigences environnementales (chaudière à pellets, panneaux solaires, recyclage de l’eau usée de la piscine pour le rinçage des toilettes…).

Les aménagements extérieurs comprennent la démolition d'environ 2.300 m² de chaussée. Les travaux de terrassement s'élèvent à environ 755 m³. La longueur des bordures des chemins et zones de plantations, en bordures béton ou en profilés acier, est d'environ 1.385 ml. Les revêtements de sols comprennent des surfaces pavées et d'autres avec un revêtement asphalte pour une surface totale d'environ 5.300 m². Les surfaces de protection contre les chutes et les terrains de sport s'élèvent à environ 1.750 m2.

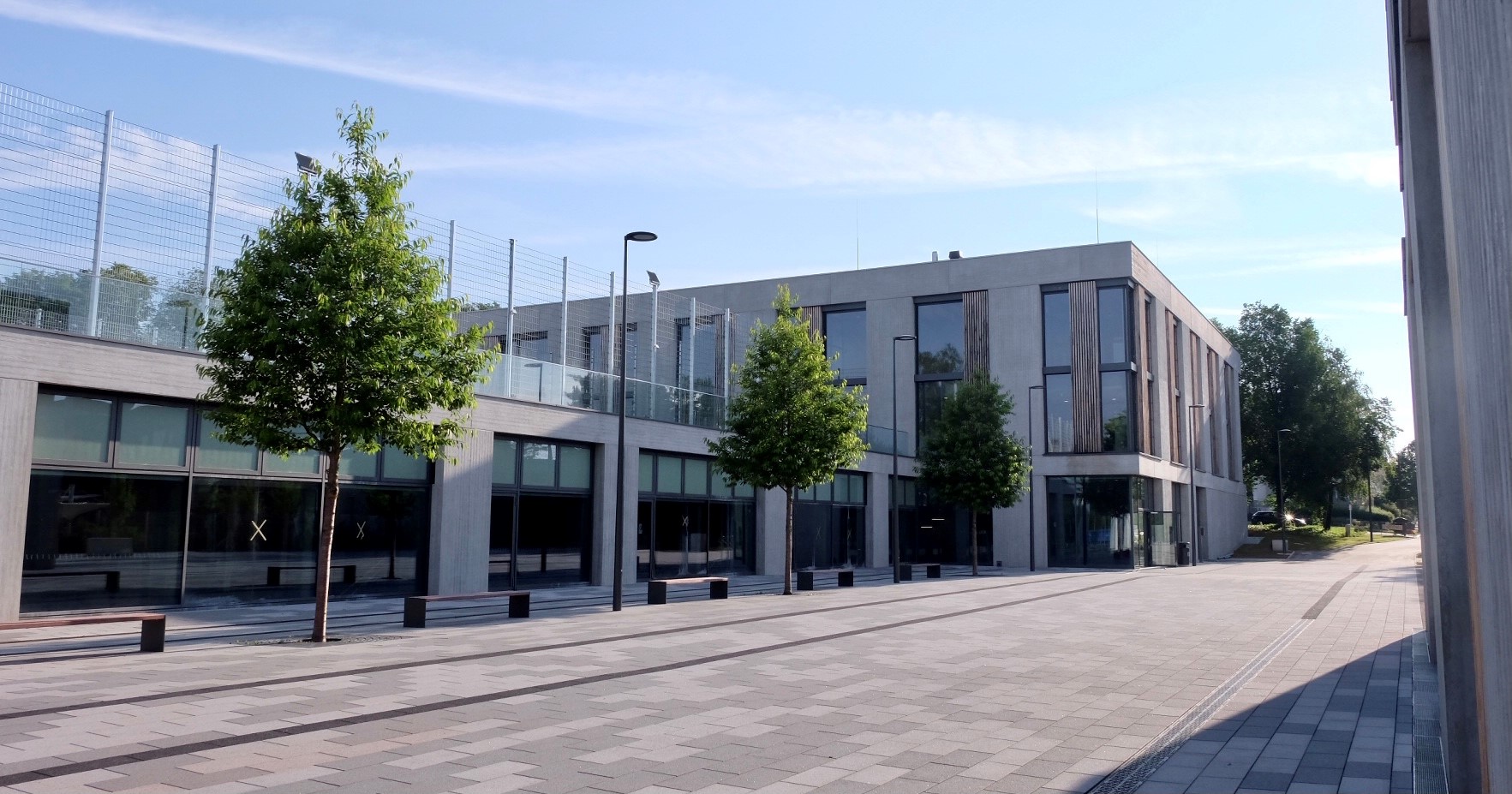

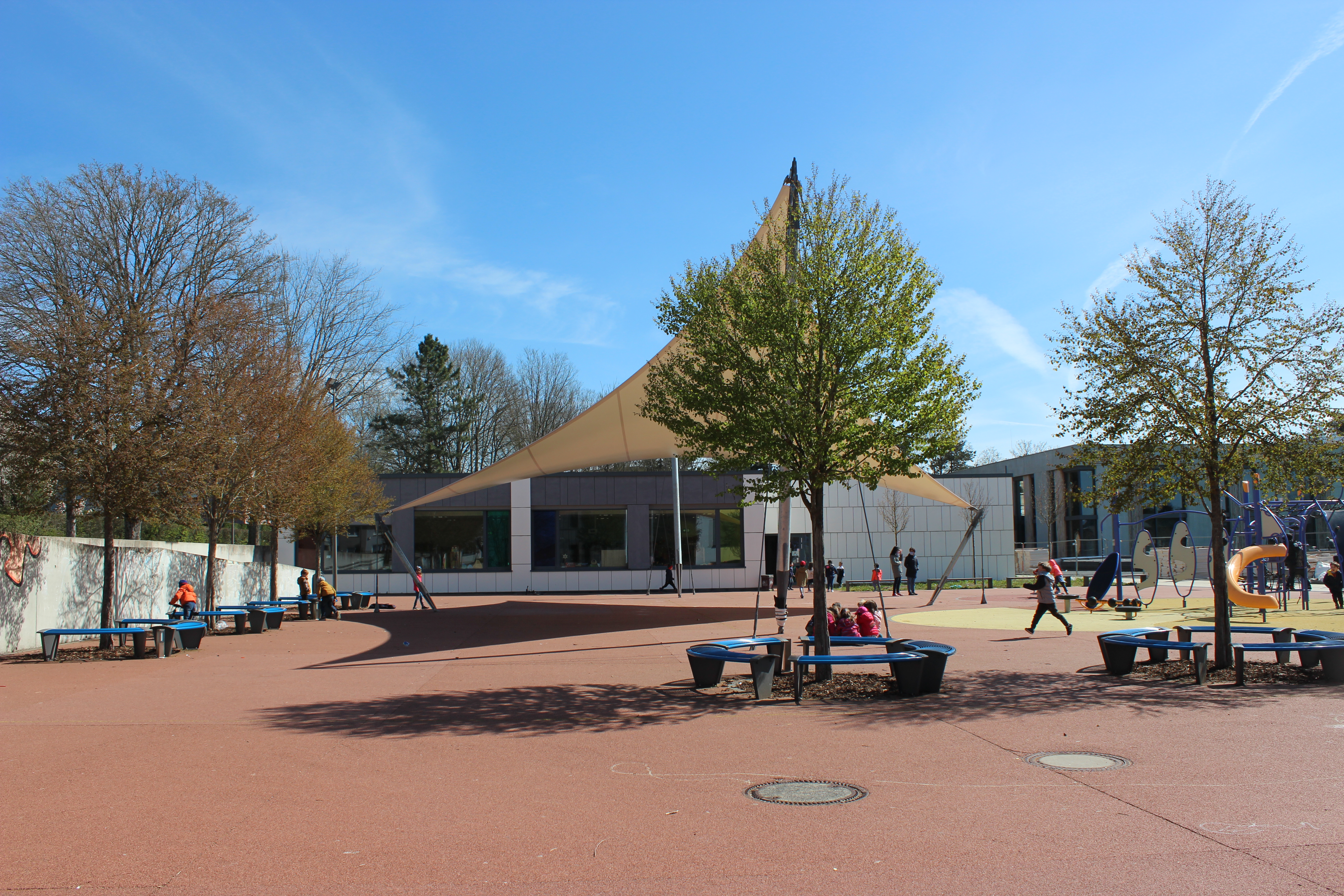

Environ 685 ml de caniveaux et environ 4.300 m2 d'éléments de drainage sont nécessaires pour évacuer les surfaces pavées. Les surfaces plantées et de pelouse représentent environ 5 300 m². Le projet comprend également la plantation de 85 arbres, un filet pare-ballons de 620 m² sur le toit du gymnase, 4 aires de jeux et 2 auvents d'environ 100 m² en toile tendue.

Installation de chantier, étayements, terrassements en pleine masse, épuisement des eaux, fondations, soubassements, tirants d’ancrage, étanchéité des parties enterrées, drainages, maçonneries portantes, bétons, bétons armés, bétons préfabriqués, charpentes métalliques, charpentes bois, aménagements extérieurs, travaux en régie.
